| 类型：稳压IC | 用途：线性 | 品牌：ZBW |
| 型号：AH6900 | 封装：SOT23-5 | 功率：2A |
| 批号：22335X69 | 振荡频率：1MHZ | 短路保护：有 |
| 过温度保护：有 |
线路简单典型的升降压恒流恒压电源管理芯片。内置MOS自带恒压恒流环路的升压型电源升压输入电压2.5V-5.5V，输出电压28V，5V/600mA，开关频率1.2MHz。
深圳市振邦微科技推出的升压芯片AH6900，内置MOS低电源升压输入电压2.5V-5.5V，输出电压28V，5V/600mA，开关频率1.2MHz 3v升5v500MA3v升5v300MA振邦微科技，3v升5v600MA小封装低成本升压芯片AH6900 sot23-5超小型封装，3v升5v 600MA低成本，高效率移动电源升压芯片，特点:输入电压：2.3V-6.0V;效率：96%封装：SOT23-5 主要应用:手持设备;GPS接收器;数码相机便携设备;DSL调制解调器;PCMCIA卡。封装引脚说明:应用电路:锂电池保护系列输出5V 600mA 直流升压ic 恒压ic 恒流ic 交流转直流 AH6900.4V升压到5.6V的直流升压电路，是升压IC+MOS管+电感组成 AH6900 5升压恒压IC。批发3v升5v升12v升18v升压IC。4.2V升12v升18v线性升压IC

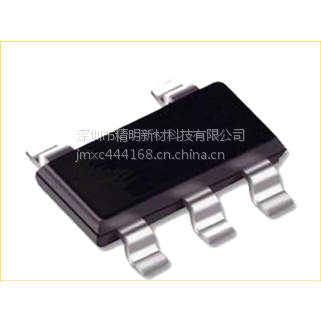

输入电压范围可由***2.6伏特到6伏特，输出电压3.3--20V可调整且内部MOS输出开关电流可高达2A，数码便携产品电池供电，3G网络产品，数码相机，LCD液晶屏背光电路，太阳能照明路灯，网络通讯等产品的电压转换。 AH6900应用电路非常简单，外围器件极少。振荡频率1MHZ，该电路具有短路保护，过热保护等功能，具有更高的可靠性，安全性！AH6900采用标准的SOt-23-5无铅封装。
(VIN=VEN=5V, TA = 25°C, unless otherwise noted.)
Parameter | Conditions | MIN | TYP | MAX | unit |
Operating Input Voltage |
| 2 |
| 24 | V |
Under Voltage Lockout |
|
|
| 1.98 | V |
Under Voltage Lockout Hysteresis |
|
| 100 |
| mV |
Current (Shutdown) | VEN= 0V |
| 0.1 | 1 | ?A |
Quiescent Current (PFM) | VFB=0.7V，No switch |
| 100 | 200 | ?A |
Quiescent Current (PWM) | VFB=0.5V，switch |
| 1.6 | 2.2 | mA |
Switching Frequency |
|
| 1.2 |
| MHz |
Maximum Duty Cycle | VFB = 0V | 90 |
|
| % |
EN Input High Voltage |
| 1.5 |
|
| V |
EN Input Low Voltage |
|
|
| 0.4 | V |
FB Voltage |
| 0.588 | 0.6 | 0.612 | V |
FB Input Bias Current | VFB = 0.6V | -50 | -10 |
| nA |
SW On Resistance (1) |
|
| 80 | 150 | mΩ |
SW Current Limit (1) | VIN= 5V, Duty cycle=50% |
| 4 |
| A |
SW Leakage | VSW = 20V |
|
| 1 | μA |
Thermal Shutdown |
|
| 155 |
| ℃ |
