| 类型：驱动IC | 驱动芯片类型：降压 | 针脚数：8 |
| 用途：闪灯 | 品牌：振邦微 | 型号：AH4002 |
| 封装：SOP-8、TO263-5L | 功率：3A | 批号：22335X42 |
| 可靠性：高 | 过温度保护：有 | 过流 保护：有 |
高耐压40V转24V转5V固定频率脉宽调制（降压型）DC/DC降压芯片，40V降5V 36V降5V 24V降5V车充降压芯片30V输入车充芯片 40v输入车
充降压ic，高性价比车载充电器芯片。AH4002可应用于：恒流LED驱动，车充电源，无线抄表降压，安防摄像头降压; 线路简单,质量稳定。
AH4002 是一个150KHz 固定频率脉宽调制（降压型）DC/DC 转换器，具有2A、3A负载驱动能力并且效
***，低纹波和极好的线性，负载调节能力好，仅需最少外部元件。可调输出使用简单，内建频率补偿
和固定频率震荡器。脉宽调制控制电路可以线性调节占空比从0 到***。具有使能功能，内置过流和短
路保护功能；恒压CV，恒流CC，过压保护OVP 功能齐全，内置频率补偿模块使AH4002 AH4003外部元件最
少。CC是通过电阻RCS测量LED电流并实现电流模式控制，在正常工作情况，LED电流由0.155V 的PWM 控
制器内部参考电压除以RCS电阻值所决定。即I=0.155V/RCS，因为RCS 两端的电压降在正常工作条件下将
一直保持在0.155V。CV是通过电阻R1和R2测量输出电压并实现电压模式控制，一般CV设置客户所需要的
电池的充满电状态下的电位。一旦电池的电位超过设定的电位，芯片没有输出。1A2A2.1A3A车充方案芯
片使能端EN脚控制芯片输出EN脚电位为低电平（0.8V以下或者悬空的时候，芯片有输出；EN脚电位为高
电平（1.4V 以上），芯片关断输出。
技术特点：
（1）用于车载充电的全集成方案，系统成本低，可靠性高；
（2）IC 内部CC，CV 都是通过控制PWM 实现的；因此，输出电压，输出电流，输出过压保护的精度更高，响应速度很快；内置过流
保护、过温度保护等安全措施；

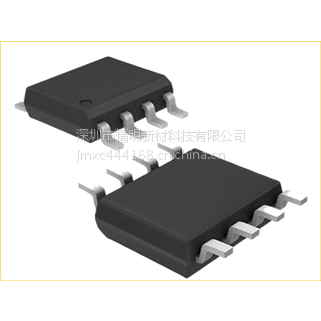

（3）采用标准的SOP-8、TO263-5L无铅封装
